ICMP报文拆分解析
报文解析拆分

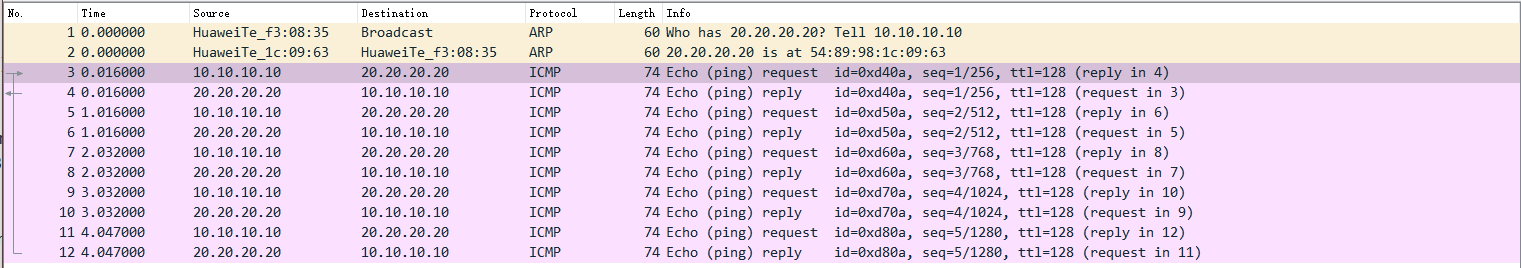

- 很经典的一个点对点的单播实验图，让PC1对PC2进行发包，以这个产生的ICMP包为基础去进行报文的拆分。
物理层数据帧的情况：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18Frame 3: 74 bytes on wire (592 bits), 74 bytes captured (592 bits) on interface 0 #第3号帧，对应的也是抓到的第三个包；线路74字节，实际捕获74字节。
Interface id: 0 (-) #接口ID
Interface name: -
Encapsulation type: Ethernet (1) #封装类型
Arrival Time: Jan 27, 1970 15:03:09.234000000 中国标准时间 #捕获的日期和时间（正常来说1970的中国时间戳应该是上午八点）
[Time shift for this packet: 0.000000000 seconds]
Epoch Time: 2271789.234000000 seconds
[Time delta from previous captured frame: 0.016000000 seconds] #这个包和上一个包的时间间隔
[Time delta from previous displayed frame: 0.016000000 seconds] #这个包和第一帧的时间间隔
[Time since reference or first frame: 0.016000000 seconds]
Frame Number: 3 #帧序号，也就是抓到的第三个包
Frame Length: 74 bytes (592 bits) #帧长度
Capture Length: 74 bytes (592 bits) #实际捕获长度
[Frame is marked: False] #此帧是否做了标记：否
[Frame is ignored: False] #此帧是否被忽略：否
[Protocols in frame: eth:ethertype:ip:icmp:data] #帧内封装的协议层次结构
[Coloring Rule Name: ICMP] #着色标记的协议名称
[Coloring Rule String: icmp || icmpv6] #着色规则显示的字符串链路层-Ethernet Ⅱ帧的情况：
1
2
3
4
5
6
7
8
9
10Ethernet II, Src: HuaweiTe_f3:08:35 (54:89:98:f3:08:35), Dst: HuaweiTe_1c:09:63 (54:89:98:1c:09:63) #可以看到源MAC和目的MAC，这里的HuaweiTe_f3:08:35是设备厂商的“组织唯一标识符”
Destination: HuaweiTe_1c:09:63 (54:89:98:1c:09:63) #DMAC，也就是接收方的MAC地址，占6个字节
Address: HuaweiTe_1c:09:63 (54:89:98:1c:09:63)
.... ..0. .... .... .... .... = LG bit: Globally unique address (factory default)
.... ...0 .... .... .... .... = IG bit: Individual address (unicast) #IG位为0，代表单播，也就是后面的unicast
Source: HuaweiTe_f3:08:35 (54:89:98:f3:08:35) #SMAC，也就是发送方，占6个字节
Address: HuaweiTe_f3:08:35 (54:89:98:f3:08:35)
.... ..0. .... .... .... .... = LG bit: Globally unique address (factory default)
.... ...0 .... .... .... .... = IG bit: Individual address (unicast) #IG位为0，代表单播，也就是后面的unicast
Type: IPv4 (0x0800) #协议类型，0x0800代表的是ipv4网络层-IP协议数据包情况：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19Internet Protocol Version 4, Src: 10.10.10.10, Dst: 20.20.20.20
0100 .... = Version: 4 #代表IPV4协议
.... 0101 = Header Length: 20 bytes (5) #IP包头部的总长度
Differentiated Services Field: 0x00 (DSCP: CS0, ECN: Not-ECT) #差分服务字段
0000 00.. = Differentiated Services Codepoint: Default (0)
.... ..00 = Explicit Congestion Notification: Not ECN-Capable Transport (0)
Total Length: 60 #IP包总长度
Identification: 0x0ad4 (2772) #标记的字段
Flags: 0x4000, Don't fragment #标志位
0... .... .... .... = Reserved bit: Not set #保留位，必须为0。
.1.. .... .... .... = Don't fragment: Set #能否分片位，0表示可以分片，1表示不能分片。
..0. .... .... .... = More fragments: Not set #表示是否该报文为最后一片，0表示最后一片，1代表后面还有。
...0 0000 0000 0000 = Fragment offset: 0 #片偏移：分片重组时会用到该字段。表示较长的分组在分片后，某片在原分组中的相对位置。以8个字节为偏移单位。
Time to live: 128 #生存时间：可经过的最多路由数，即数据包在网络中可通过的路由器数的最大值。
Protocol: ICMP (1) #协议
Header checksum: 0xb3b1 [validation disabled] #首部检验和，只检验数据包的首部，不检验数据部分。这里不采用CRC检验码，而采用简单的计算方法。
[Header checksum status: Unverified]
Source: 10.10.10.10 #目的IP地址。
Destination: 20.20.20.20 #填充字段，全填0。网络层-ICMP数据包情况：
1
2
3
4
5
6
7
8
9
10
11
12
13Internet Control Message Protocol
Type: 8 (Echo (ping) request) #报文类型
Code: 0 #代码
Checksum: 0xb272 [correct] #校验和，使用和IP相同的加法校验和算法，但是ICMP校验和仅覆盖ICMP报文。
[Checksum Status: Good]
Identifier (BE): 54282 (0xd40a)
Identifier (LE): 2772 (0x0ad4)
Sequence number (BE): 1 (0x0001)
Sequence number (LE): 256 (0x0100)
[Response frame: 4]
Data (32 bytes) #ICMP数据包大小
Data: 08090a0b0c0d0e0f101112131415161718191a1b1c1d1e1f…
[Length: 32]至此，一个点到点的单播ICMP包拆解完毕
